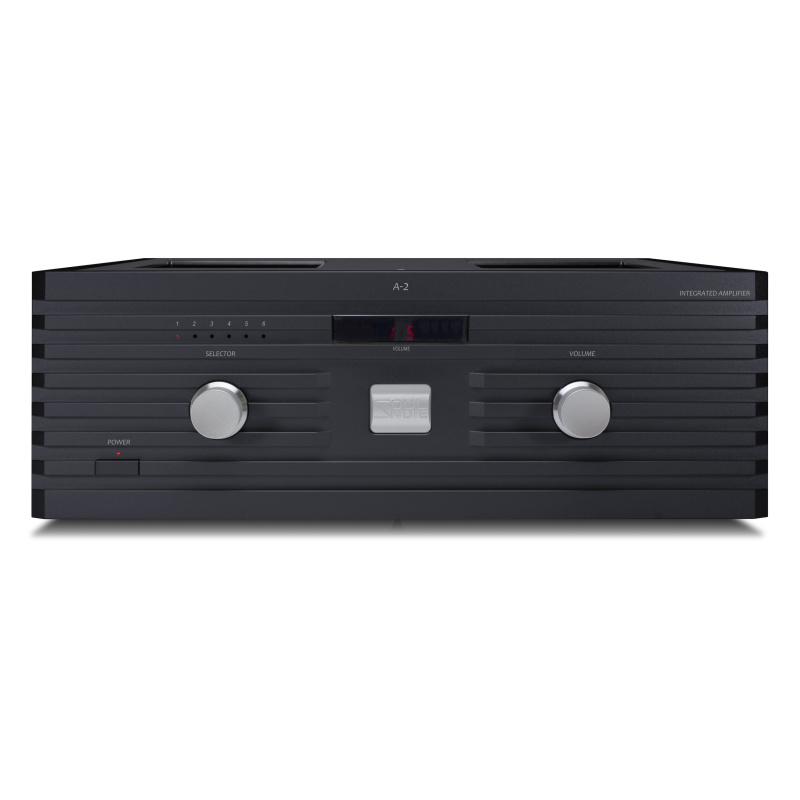

Perfect afgestemde, discrete niet-NFB-kanalen
De originele, perfect uitgebalanceerde non-NFB-kanalen van SOULNOTE zijn volledig geoptimaliseerd om geluidskwaliteit de hoogste prioriteit te geven. Spanningsfeedback is volledig geëlimineerd in de eindtrap, spanningsversterkingstrap en voedingscircuits. Vanwege hun invloed op het geluid zijn DC-servo-circuits en stroomspiegelcircuits geëlimineerd, terwijl zowel de constante stroomcircuits als de biascircuits in de spanningsversterkingstrap eenvoudige circuitlay-outs gebruiken met alleen constante stroomelementen (2SK209) en constante spanningselementen (LED's) zorgvuldig ontworpen voor de hoogste geluidskwaliteit werden geselecteerd. De vermogensversterkingstrap is perfect gebalanceerd over de gehele emittervolgeruitgang. Dit alles in het ultieme streven naar levendige, heldere en weelderige muziekweergave.
Symmetrische verzwakker met relaiscircuit
Het volume wordt niet geregeld door elektronica of een roterende schijf, maar door het originele relais van SOULNOTE in een uitgebalanceerd dempingssysteem dat zeer nauwkeurige weerstanden schakelt. Dit verhoogt de helderheid en laat het geluid in drie dimensies verschijnen. Bovendien wordt de kwaliteit bij lage volumeniveaus aanzienlijk verbeterd.

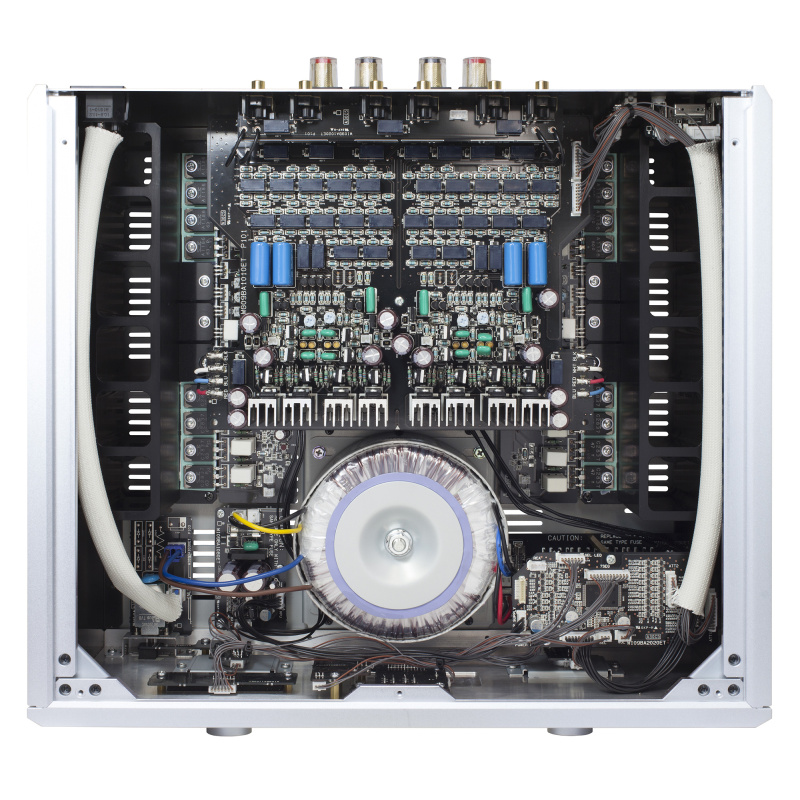

Een ideale constructie
De ingangssignaallijn is gestroomlijnd door de ingangsklemmen, ingangskeuzeschakelaars, volumeregeling en non-NFB spanningsversterkingstrap te concentreren op een enkele meerlagige print. Het bord gebruikt geen enkele afscherming of filter dat het geluid negatief zou kunnen beïnvloeden, om alle factoren die de geluidskwaliteit beïnvloeden te elimineren, zoals de effecten van trillingen van aansluitkabels, inductieve componenten, uitgestraalde ruis, enz. Dit ideale ontwerp werd bereikt dankzij de relaisschakelbare gebalanceerde verzwakker.
4-laags bord met 70 micron dikke koperfolie
Bestaande uit de uitgangstrap en de hoofdvoeding, heeft het voedingsblok een binnenlaag van 70 micron dikke koperfolie als voedingsrail, waardoor de hoge stroomlussen in de commuterende condensator>> uitgangstransistor>> luidsprekercyclus worden geminimaliseerd + Aansluitingen >> Luidsprekeraansluitingen >> Commutatiecondensator. Uitstekende frequentiekarakteristieken en stabiliteit worden bereikt door inductantie-artefacten in hoge stroomlijnen te elimineren.
Contactloze bedrading
Zowel voor de voedingslijnen als voor de signaallijnen zijn er geen connectoren meer, maar worden de kabels rechtstreeks op de printplaten gesoldeerd om contactloze verbindingen te maken.
Schoorsteen type koellichaam
Het koellichaam heeft een nieuw ontwikkelde schoorsteenvorm die zorgt voor een uiterst efficiënte koeling met minder trillingen.
Krachtige energievoorziening
De voeding maakt gebruik van een bifilair gewikkelde 600 VA ringkerntransformator, de krachtigste in de geschiedenis van SOULNOTE. Stroomlussen werden geminimaliseerd door onafhankelijke commutatiecircuits van de diode dicht bij de transformatorwikkeling te plaatsen. De commutatiecondensator is een ELNA-product dat speciaal is ontworpen voor SOULNOTE en is gekozen vanwege de geluidskwaliteit. Parallelschakeling van meerdere condensatoren met kleine capaciteit helpt bij het regelen en optimaliseren van de frequentiekarakteristieken en de onderlinge capaciteit.
4 parallelle high-speed uitgangstransistoren
De eindtrap bestaat uit 4 transistoren (2SC2837/2SA1186) met lage Cob en hoge FT die parallel zijn geschakeld. In combinatie met de sterke non-NFB voeding zorgt dit voor voldoende aandrijfvermogen voor de luidsprekers.
De uitgangstransistoren zijn geselecteerd en gekoppeld met behulp van een speciaal ontworpen apparaat dat de Vbe-stroomwaarde meet zonder invloed van stijgende temperaturen in de uitgangstransistoren. De perfecte afstemming van de 4 parallel geschakelde vermogenstransistors zorgt voor voldoende luidsprekervermogen en een heldere, nauwkeurige geluidsweergave.
4-traps Darlington-configuratie
Hoogfrequente transistors vormen een 4-traps Darlington-configuratie om de uitgangstransistors volledig aan te sturen, waardoor de grootte van elke stroom wordt geoptimaliseerd. Dit zorgt voor voldoende aandrijfvermogen voor elke luidspreker.

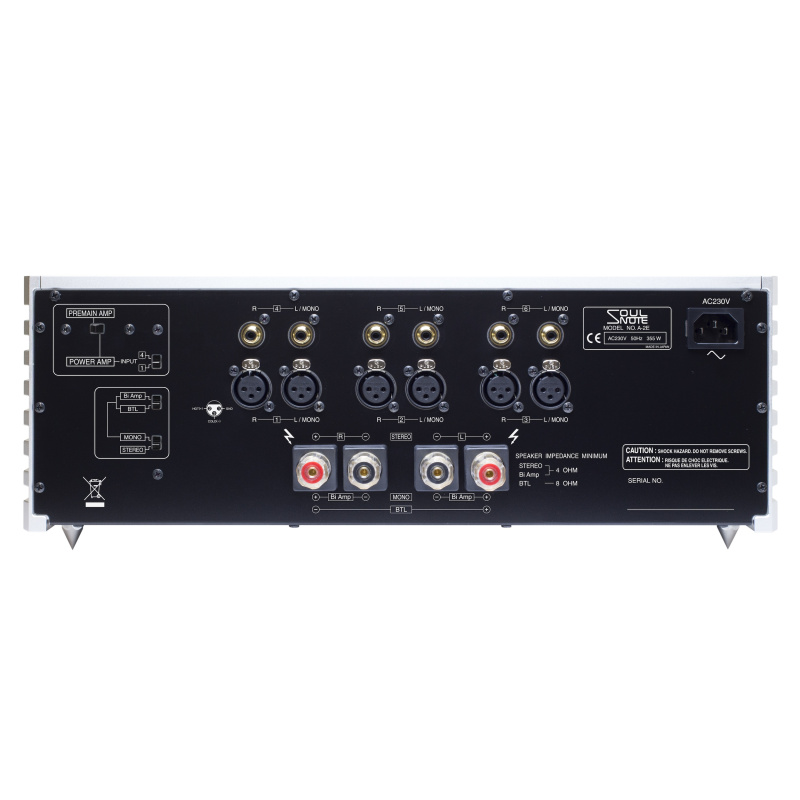

Twee soorten mono-modi
Naast de BTL mono-modus kun je ook kiezen voor de bi-amp mono-modus, waarbij de mono-ingang wordt verdeeld over het linker- en rechterkanaal.
Eindversterker-modus
De eindversterker-modus onderbreekt de stroomtoevoer naar de microcomputer en omzeilt de keuzeschakelaar en het volume. Dit verhoogt de S/N-verhouding. In deze modus kunnen ook XLR- en RCA-ingangen worden geselecteerd.
Behuizingsontwerp met prioriteit aan geluidskwaliteit
De spikes aarden de voedingstransformatoren rechtstreeks, en hoewel de spikes worden gecombineerd met aluminiumplaten met een niet-uniforme dwarsdoorsnede om de resonantie te beheersen, wordt de stijfheid verhoogd, terwijl de aluminiumplaten niet rechtstreeks worden verbonden om ongewenste resonanties te elimineren. De bovenplaat, die een bijzonder grote invloed heeft op de geluidskwaliteit, is een tweecomponentenconstructie die de basisplaat en aluminiumplaten op drie punten verbindt, zodat ze elkaar niet dempen. Door het op drie punten te aarden zonder het aan de aluminium delen van de kast zelf te bevestigen, slaagt deze constructie erin de geluidsfocus naar beneden te trekken en toch ruimtelijk te houden.
Individuele non-NFB differentiële BTL-kanalen
Het conventionele mono BTL-principe, waarbij de linker- en rechterkanalen van de stereoversterker in omgekeerde fase worden gebruikt, kan een sterke geluidskwaliteit produceren, maar de geluidsindruk neigt te vervagen omdat de kanalen worden vervormd als gevolg van de effecten van GND-lijnen of de twee versterkers de neiging hebben om samen te klonteren. Het BTL mono-principe in de A-2 daarentegen volgt een nieuwe benadering waarbij de differentiële output van een non-NFB differentiële versterker wordt verdeeld voor de linker en rechter eindversterker. Dit zorgt voor een ruimtelijk geluid met een krachtige maar toch gevoelige BTL-drive.
